/αντλία πηλού σειράς HH/Μ

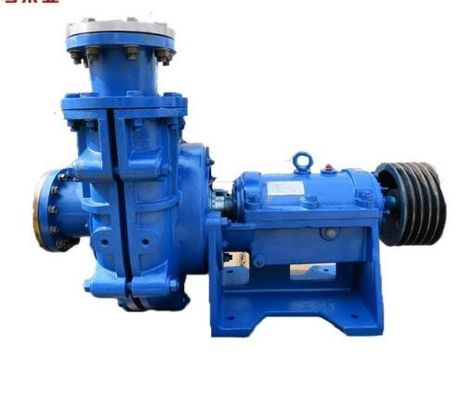

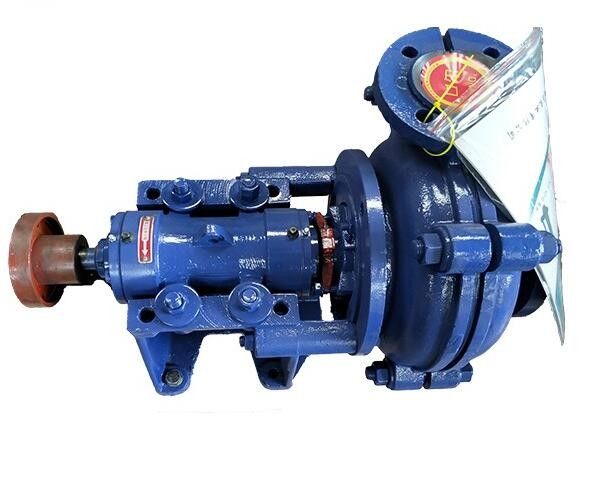

Ο τύπος , HH, αντλίες Μ είναι, οριζόντιες, φυγοκεντρικές αντλίες πηλού. Σχεδιάζονται για το χειρισμό του λειαντικού ή διαβρωτικού πηλού στο μεταλλουργικό, να εξαγάγουν, τον άνθρακα, τη δύναμη, το οικοδομικό υλικό και άλλα βιομηχανικά τμήματα κ.λπ.
(Ρ), HH καλείται επίσης βαρέων καθηκόντων αντλίες πηλού, χρησιμοποιείται για να μεταφέρει την ισχυρή λειαντική υψηλή πυκνότητα ή το low-density υψηλό επικεφαλής πηλό. διά την επιτρεπόμενη πίεση, οι αντλίες αυτού του τύπου μπορούν επίσης να εγκατασταθούν στην πολυβάθμια σειρά. HH η αντλία τύπων χρησιμοποιείται κυρίως για το υψηλό κεφάλι χαμηλής πυκνότητας μεταφορών ή το χαμηλό λειαντικό υψηλό επικεφαλής πηλό υψηλής πυκνότητας.
Το Μ (Ρ) είναι ένα είδος μέγεθος μέσης αντλίας πηλού καθήκοντος, χρησιμοποιείται για να μεταφέρει το λεπτών μορίων και το μέσο πηλό πυκνότητας.
Το σκάφος της γραμμής και το στροφείο του προτύπου (Ρ) και Μ (Ρ) μπορούν να είναι μεταβλητά και το υλικό μπορεί να είναι είτε αντι-λειαντικό μέταλλο είτε λάστιχο. αλλά το υλικό του σκάφους της γραμμής και το στροφείο του προτύπου HH μπορούν μόνο να είναι έκδοση μετάλλων. Τα λαστιχένια υλικά υγρά μέρη χρησιμοποιούνται κυρίως για τη μεταφορά του πηλού που περιέχει το λεπτό, μη-αιχμηρό μέγεθος μορίων.
Οι σφραγίδες άξονων για τις αντλίες τύπων (Ρ), Μ (Ρ) και HH μπορούν να είναι εφαρμόσιμες της σφραγίδας αδένων, expeller της σφραγίδας και της μηχανικής σφραγίδας. Η απαλλαγή μπορεί να τοποθετηθεί σε διαστήματα 45 βαθμών από το αίτημα και να προσανατολιστεί σε οποιεσδήποτε οκτώ θέσεις να ταιριαχτούν οι εγκαταστάσεις και οι εφαρμογές.
/πρότυπος κώδικας διαταγής αντλιών πηλού σειράς HH/Μ:
4 / 3 Γ Ρ
4- Διάμετρος αναρρόφησης (ίντσα)
3 - Διάμετρος απαλλαγής
Γ- Τύπος υποστήριξης
- = βαρέων καθηκόντων, υψηλό κεφάλι HH=, καθήκον M=Middle
Ρ- Φυσικό λάστιχο
/προδιαγραφή αντλιών πηλού σειράς HH/Μ:
|
PumpModel |
Επιτρεπόμενος |
CapacityQ (m3/h) |
CapacityQ (l/s) |
HeadH (μ) |
Speedn (r/min) |
Μέγιστο. EFF. (%) |
NPSH (μ) |
Στροφείο. Dia. (χιλ.) |
| Max.Power | ||||||||
| (KW) | ||||||||
| 1.5/1b- | 15 | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2-4 | 152 |
| 2/1.5b- | 15 | 32.4-72 | 9-20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 184 |
| 3/2c- | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 214 |
| 4/3c- | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 |
| 4/3d- | 60 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 |
| 6/4d- | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 |
| 6/4e- | 120 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 |
| 8/6e- | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 |
| 8/6r- | 300 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 |
| 10/8st- | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 |
| 12/10st- | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 |
| 14/12st- | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 965 |
| 16/14tu- | 1200 | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 |
| 20/18tu- | 1200 | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5-10 | 1370 |
| 1.5/1B- (Ρ) | 15 | 10.8-25.2 | 3-7 | 7-52 | 1400-3400 | 35 | 2-4 | 152 |
| 2/1.5B- (Ρ) | 15 | 25.2-54 | 7-15 | 5.5-41 | 1000-2600 | 50 | 2.5-5 | 178 |
| 3/2C- (Ρ) | 30 | 36-75.6 | 10-21 | 13-39 | 1300-2100 | 55 | 2-4 | 213 |
| 4/3C- (Ρ) | 30 | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3-5 | 245 |
| 4/3D- (Ρ) | 60 | 79.2-180 | 22-50 | 5-34.5 | 800-1800 | 59 | 3-5 | 245 |
| 6/4D- (Ρ) | 60 | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3-5 | 365 |
| 6/4E- (Ρ) | 120 | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3-5 | 365 |
| 8/6E- (Ρ) | 120 | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 510 |
| 8/6R- (Ρ) | 300 | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 510 |
| 10/8ST- (Ρ) | 560 | 540-1188 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | 686 |
| 12/10ST- (Ρ) | 560 | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | 762 |
| 14/12ST- (Ρ) | 560 | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-8 | 965 |
| 16/14TU- (Ρ) | 1200 | 1224-2754 | 340-765 | 9-43 | 250-450 | 82 | 3-8 | 1067 |
| 20/18TU- (Ρ) | 1200 | 2268-4860 | 630-1350 | 11-46 | 200-350 | 82 | 2-8 | 1372 |
| 10/8e-μ | 120 | 540-1440 | 150-400 | 14-60 | 600-1000 | 73 | 4-10 | 549 |
| 10/8r-μ | 300 | 540-1440 | 150-400 | 14-60 | 600-1000 | 73 | 4-10 | 549 |
| 1.5/1c-HH | 30 | 16.2-34.2 | 4.5-9.5 | 25-92 | 1400-2200 | 20 | 2-5.5 | 330 |
| 3/2d-HH | 60 | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7.5 | 457 |
| 4/3e-HH | 120 | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2-5 | 508 |
| 6/4f-HH | 260 | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 711 |
| 8/6s-HH | 560 | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 711 |
