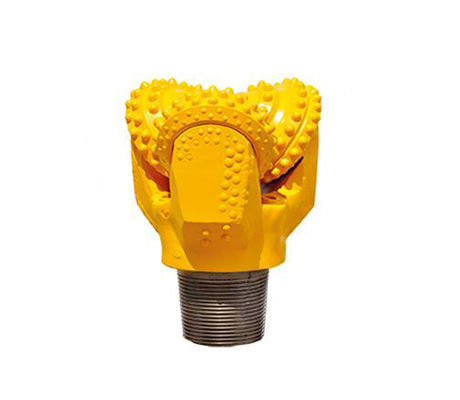

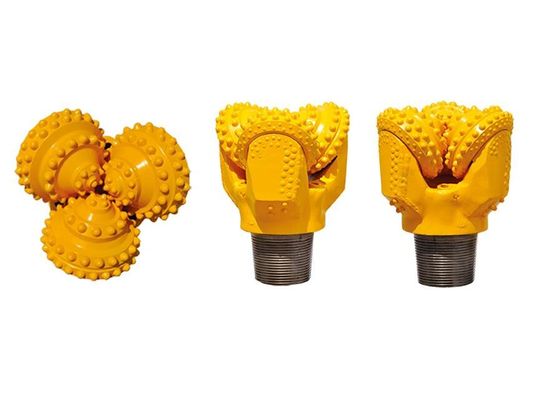

TriCone τύποι κομματιών διατρήσεων φρεατίων νερού κομματιών κυλίνδρων κουμπιών ώθησης IADC 745

Τι είναι Tricone κομμάτι τρυπανιών;

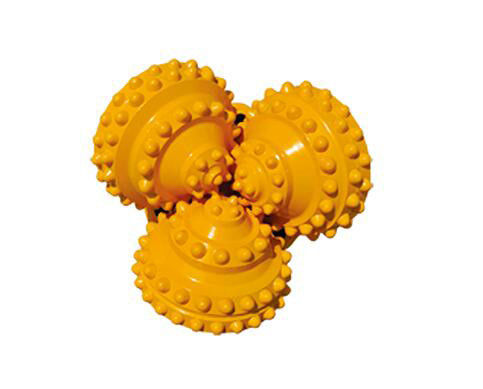

Το Tricone τρυπάνι Bitis μια ιδανική λύση για μαλακούς, τους μέσους, ή σχηματισμούς σκληρής ροκ, αυτό συνδέεται με το μίσχο τρυπανιών και περιστρέφεται μαζί με το, και τους κώνους κίνησης πιεσμένος στο βράχο. Κάθε κώνος περιστρέφεται γύρω από τον άξονα του ποδιού του και τρεις κώνοι περιστρέφονται ταυτόχρονα γύρω από το κέντρο κομματιών. Τα ένθετα καρβιδίου βολφραμίου στο κοχύλι κώνων αναγκάζουν το σχηματισμό για να διαχωρίσουν κάτω από το βάρος στο κομμάτι και το φορτίο αντίκτυπου του κώνου που περιστρέφεται, τα συντρίμμια θα απαλλαχθεί έξω στην τρύπα αεροπορικώς συμπίεσης. Τα Tricone κομμάτια έρχονται σε διάφορες διαφορετικές ποικιλίες, και μπορούν να εξετάσουν ένα ευρύ φάσμα των διαφορετικών σχηματισμών βράχου. Είναι σημαντικό να είναι γνωστός ο τον τύπος σχηματισμού που τρυπάτε με τρυπάνι μέσα κατά επιλογή ενός κομματιού τρυπανιών.

Εφαρμογή:

Μέσο στον ημίσκληρο σχηματισμό

Για τη χρήση στους συγκρατημένα λειαντικούς παγιωμένους σχηματισμούς με τη συμπιεστική δύναμη που κυμαίνεται μεταξύ MPA 140 – 485 όπως ο σκληρός ασβεστόλιθος, quartzite, granodiorite, και οι μέσοι μεταμορφικοί σχηματισμοί βαθμού

Τέμνουσα δομή: Αυτά τα κομμάτια χαρακτηρίζονται από τα συγκρατημένα χωρισμένα κατά διαστήματα κωνικά ένθετα με τη μέση προβολή. Αυτή η διαμόρφωση προωθεί τα καλά ποσοστά διείσδυσης στους ημίσκληρους και συγκρατημένα λειαντικούς σχηματισμούς. Τα μικρότερα ένθετα καρβιδίου παρέχονται στο διαμέτρημα και τις εσωτερικές σειρές ή το σκληρό μέταλλο εναποτίθεται στην περιοχή μύτης για να περιέχει τη διάβρωση κοχυλιών και να βελτιώσει την απόδοση.

Βάρος στο κομμάτι (WOB): 2.500 – 7.000 lbs/in της διαμέτρου κομματιών
Δύναμη συμπίεσης: 20.000 – 70.000 PSI
Ταχύτητες διάτρυσης: 60 – 100 περιστροφές/λεπτό
Αεριωθούμενη κυκλοφορία: Όλα τα μεγέθη

Τέμνουσα δομή
Ωοειδές ένθετο στο μετρητή, η σφαίρα που διαμορφώνεται στις εσωτερικές σειρές και τις σειρές μύτης
Σχεδιασμένος για τους σκληρούς και ημι-λειαντικούς σχηματισμούς με τις υψηλές συμπιεστικές δυνάμεις, όπως το σκληρό Όρεγκον σχιστόλιθου, ψαμμίτη, ασβεστόλιθων, δολομίτη, chert και χαλκού.
Εφαρμογή: 46,000-56,000Psi (317-386MPa)

Shirttail
Σκληρό μέταλλο lug Ένδυση - ανθεκτικό καρβίδιο στο χείλι και lug shirttail

ProductSpecification
Κώδικας IADC: 745 /742
Φέρων τύπος: Κουμπί κύλινδρος-σφαίρα-κύλινδρος-ώθησης/σφραγισμένο ρουλεμάν ρουλεμάν (ανοικτό ρουλεμάν)/ανοικτό ρουλεμάν
Τύπος κυκλοφορίας: Αεριωθούμενος αέρας
Εσωτερικές σειρές: η σφαίρα που διαμορφώνεται
Σειρές μετρητών και μύτης: ωοειδές ένθετο
Προστασία λοξοτμήσεων μετρητών: Κύκλος
Σύνδεση καρφιτσών: 6 5/8 ″ API
Μετρική διάμετρος κομματιών: 279 χιλ.
Βάρος προϊόντων: 74 κλ

OperatingSuggestions
Βάρος στο κομμάτι: 43,000-66,000 λίβρες
Περιστροφική ταχύτητα: 60-90RPM
Πίσω πίεση αέρα: 0.2-0.4Mpa
